本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机带发减速热泵机组供配电箱的意义： 1、合理的的合理安排能耗。 2、不便对控制电路的关合基本操作。 3、有较高的卫生保护高等级，能形象直观的信息显示线路的导通情况。

项目名称：656KW汽油生产发直流电设备单机配电箱主要元件明细清单
高低压配配电盘重点器件明细单
项目编号	标题	技术参数尺寸	企业单位	数目	设备厂家
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发动机的组空气能控住器	HGM6110	只	1	众智
3	风能发电动机电机转速管控器	C2002	只	1	孚创
4	电流电原引擎	DC24V	只	1	众智
5	中小型当中继电商	HH54P    DC24V	只	2	正泰
6	小中间商继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

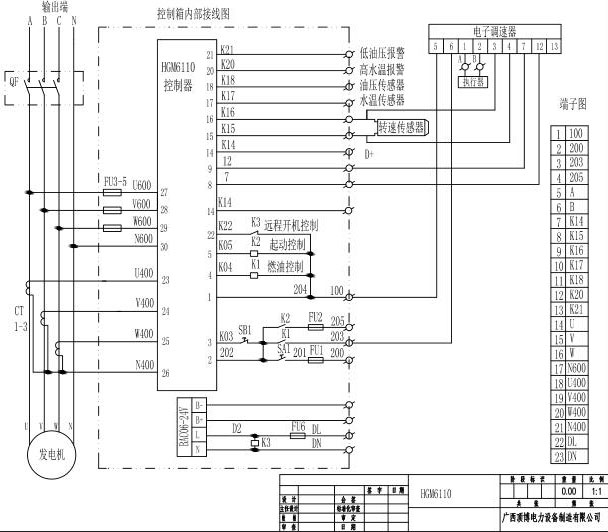

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.53yg.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
